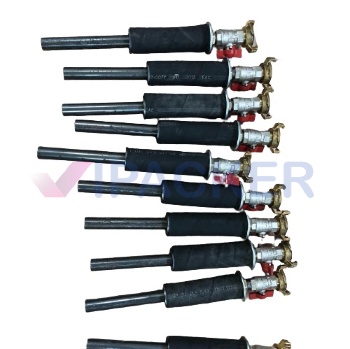

Инъектор для грунта (разжимной,забивной)

Металлический разжимной клапанный инъектор (пакер) используется для инъектирования грунта и грунтовых оснований с целью их укрепления, уплотнения и улучшения прочностных характеристик. Представляет собой систему элементов, состоящую из обратного клапана, уплотнителя, канала подачи материала. Пакер устанавливается в шпуры и закрепляется за счет распорного давления, создаваемого затяжкой гайки и расширения уплотнителя. Обратный клапан представляет собой специальное металлическое приспособление с внутренней шарнирной задвижкой, предназначенное для инъектирования и предотвращения обратного вытекания инъекционных составов (расширяющиеся пены, акрилатные гели, полиуретановые смолы, составные растворы и др.). Рабочее давление пакера не должно превышать 200 бар.

Клапанный инъектор для грунта изготавливается по ТУ 374230-0003-99309033-2015 и имеет маркировки КИ-10, КИ-12, КИ-14, КИ-16, КИ-17, КИ-18, КИ-39, КИ-41, КИ-43, КИ-51. Для типовых задач используются пакеры с внешним диаметром уплотнительного элемента 40, 50, 60 мм и общей длиной 350 - 1500 мм. Однако возможно изготовление по индивидуальным условиям заказчика.

Сведения по применению
Пакер размещается в устье шпура или на расстоянии 200-250 мм от него так, чтобы его уплотнитель полностью располагался в монолитных породах. Перед установкой возможно регулирование диаметра пакера в соответствии с диаметром шпура путем закручивания затяжной гайки. После размещения инъектора в шпуре необходимо закрутить гайку с моментом 500 Н*м по резьбе до упора. В результате происходит распор и фиксация пакера в шпуре. С целью обеспечения безопасности от возможного «выстрела» пакера из шпура в результате роста давления при нагнетании инъекционных растворов, необходимо рядом с пакером (на расстоянии 100 мм) установить анкерный болт, к которому цепью или тросом зацепить соединительную часть пакера. Длина страховочного троса должна быть не более 400 мм. Далее подключаются подводящие шланги инъекционного оборудования совместно со страховочной цепью или тросом к соединительной части пакера. Производится подача инъекционных составов с плавным увеличением давления в системе подачи. Процесс подачи растворов осуществлять согласно инструкциям по применению соответствующего инъекционного оборудования. Использование несоответствующих инструментов может привести к неудовлетворительным результатам. Запрещается использовать поврежденные элементы пакера.
